RANGKAIAN LOGIKA

    Rangkaian logika adalah rangkaian yang menerapkan dasar-dasar logika dalam pemakaiannya. Gerbang logika beroperasi berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode simbol yaitu 0 dan 1 dengan menggunakan teori Aljabar Boolean.

Beberapa jenis-jenis gerbang logika:
1. Gerbang AND
   Gerbang AND memerlukan 2 atau lebih masukan untuk menghasilkan hanya 1 keluaran(output). Gerbang AND akan menghasilkan keluaran 1 apabila semua masukan bernilai 1 dan akan menghasilkan keluaran 0 apabila salah satu dari masukan bernilai 0


2. Gerbang OR
   Gerbang OR memerlukan 2 atau lebih masukan untuk menghasilkan hanya 1 keluaran. Gerbang OR akan menghasilkan keluaran 1 apabila salah satu masukan bernilai 1 dan jika ingin menghasilkan keluaran 0 maka semua masukan harus bernilai 0.


3. Gerbang NOT

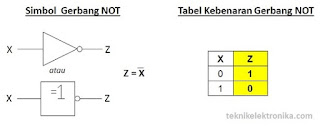

   Gerbang NOT hanya memerlukan sebuah masukan untuk menghasilkan hanya 1 keluaran. Gerbang NOT disebut juga dengan Inverter(pembalik) karena menghasilkan keluaran yang berlawanan dengan masukannya. Berartu jika kita ingin mendapatkan kekuaran dengan nilai logika 0 maka input yang dimasukkan harus bernilai 1, begitu juga sebaliknya.




4. Gerbang NAND
   Gerbang NAND adalah NOT AND atau bukan AND. Gerbang NAND meruoakan kombinasi dari gerbang AND dan gerbang NOT yang menghasilkan kebalikan dari keluaran gerbang AND. gerbang NAND akan menghasilkan keluaran logika 0 apabila semua masukan bernilai 1 dan jika terdapat sebuah input bernilai 0, maka output akan bernilai 1




5. Gerbang NOR
   Gerbang NOR adalah NOT OR atau bukan OR. Gerbang NOR merupakan kombinasi dari Gerbang OR dan gerbang NOT yang menghasilkan kebalikan dari keluaran gerbang OR. Gerbang NOR akan menghasilkan keluaran bernilai 0 jika salah saru dari masukan bernilai 1 dan jika ingin mendapatkan keluaran 1, maka semua masukan harus bernilai 0.



6. Gerbang X-OR
   Gerbang X-OR adalah singkatan dari Exclusive OR yang terdiri dari 2 masukan dan 1 keluaran. Gerbang X-OR akan menghasilkan keluaran bernilai 1 jika semua masukannya bernilai berbeda. Dan akan menghasilkan keluaran bernilai 0 apabila semua masukannya bernilai sama.



7. Gerbang X-NOR
   Gerbang X-NOR adalah singkatan dari Exclusive NOR dan merupakan kombinasi dari gerbang
X-OR dan gerbang NOR. Gerbang X-NOR akan menghasilkan keluaran yang bernilai 1 jika semua masukannya bernilai yang sama dan akan menghasilkan keluaran bernilai 0 jika semua masukannya bernilai berbeda. Hal ini merupakan kebalikan dari gerbang X-OR
